雙合金錘頭

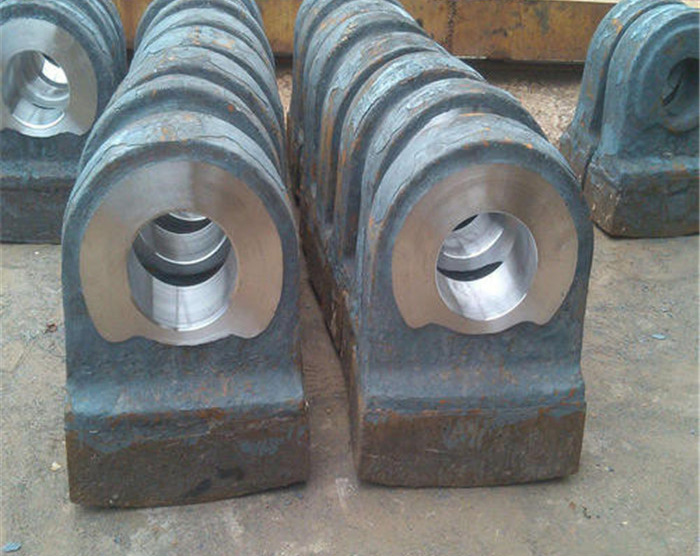

雙合金錘頭采用砂型模雙液復(fù)合澆鑄工藝，一次澆鑄成型。錘頭部分采用高鉻合金，具有良好的耐磨性，錘柄部分采用合金鋼，具有良好的韌性，不易斷裂，利用雙金屬熱液復(fù)合生產(chǎn)工藝將兩者有機(jī)的結(jié)合起來，使錘頭同時(shí)滿足韌性和耐磨性的要求。該雙復(fù)合耐磨錘頭適用于破碎石灰石、花崗巖、鵝卵石、煤矸石硬質(zhì)物料，實(shí)際使用結(jié)果表明，雙金屬復(fù)合錘頭比普通高錳鋼錘頭耐磨性提高了3-5倍。

雙合金錘頭特點(diǎn)優(yōu)勢

1、特殊的復(fù)合鑄造工藝

我廠生產(chǎn)的雙金屬耐磨錘頭的錘頭部位采用高鉻合金材料，錘柄部位采用韌性較好的錳鋼和低合金鋼材料，利用熱復(fù)合將兩種不同性能和功效的材料在液液狀態(tài)下使其熔融為一體，復(fù)合面積可達(dá)，解決了鑲合金和兩次復(fù)合澆鑄錘頭容易出現(xiàn)的斷裂、掉塊、掉頭等現(xiàn)象，提高了錘頭使用的性。

2、特殊的熱處理工藝

 該錘頭熱處理工藝是加熱到950-1000℃，保溫，然后出爐，經(jīng)我廠特制的霧淬裝置冷卻再進(jìn)行200-260℃的低溫回火，出爐空冷，硬度可達(dá)到62HRC--65HRC。

3、價(jià)格低廉 經(jīng)濟(jì)效益好

該錘頭不易斷裂，使用壽命是鍛造錘頭或高錳鋼錘頭的3-5倍，符合砂石生產(chǎn)線錘頭更換頻率高的需求，具有極強(qiáng)的經(jīng)濟(jì)效益。

嚴(yán)格的生產(chǎn)管理和質(zhì)量管控

1、爐前化驗(yàn)，利用多通道式光譜分析儀分析試樣各個元素含量。

2、嚴(yán)格控制澆鑄及熱處理溫度。

3、利用探傷儀檢測錘頭內(nèi)部抽孔及砂眼等。

4、利用硬度計(jì)測試錘頭硬度，硬度小于60HRC以下的產(chǎn)品不予出廠。
